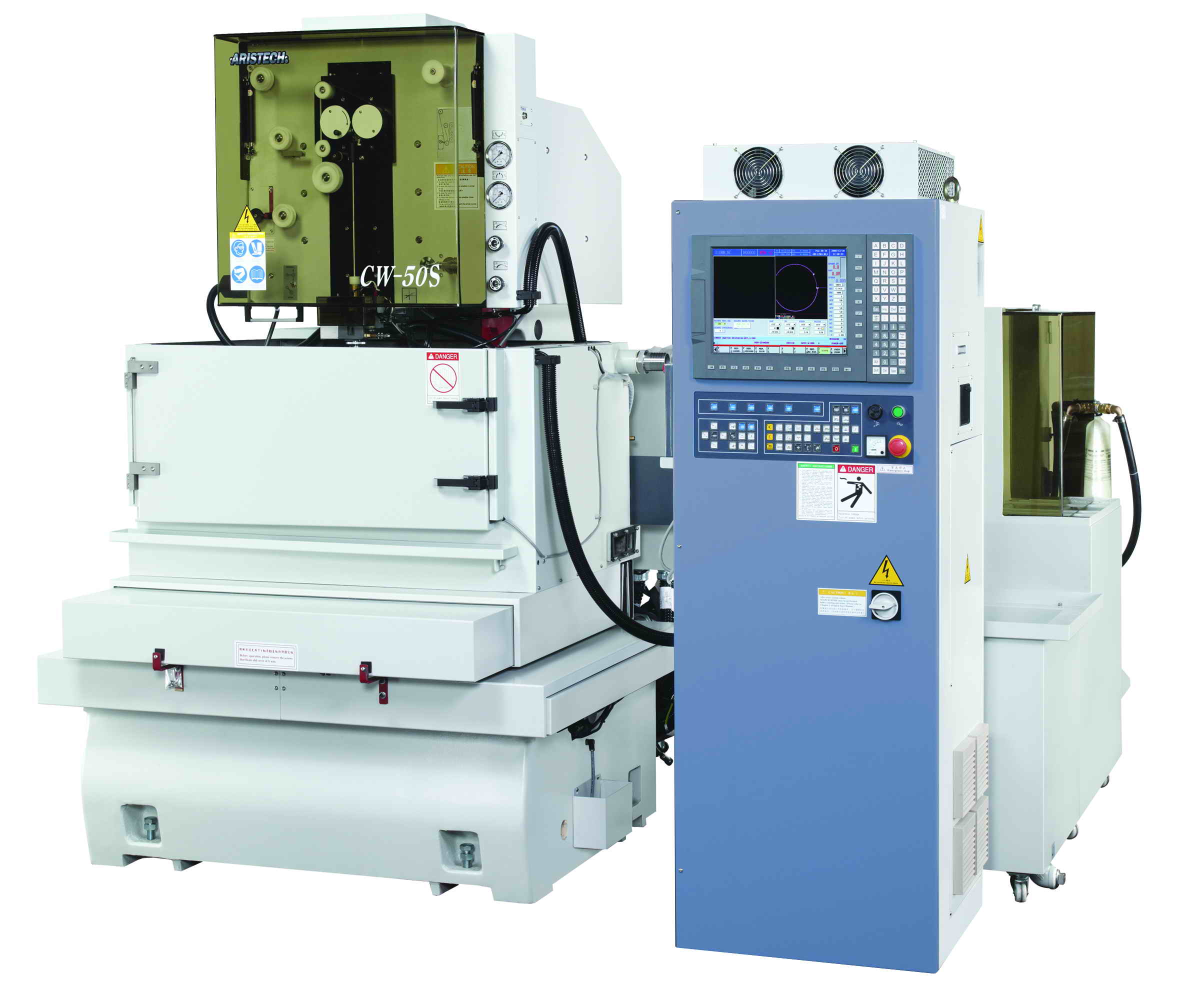

特 性 :

• X,Y,U,V,Z軸均採用AC伺服馬達驅動。

• 浸水式工作水槽，特別採用了低膨脹系數及高硬度之防鏽鋼材料，恆溫控制之冷卻水在下懸臂及工作台之間循環，使熱移位量減至最少，減低加工產生之熱應力。

• 浸水式機台特別適用"中空模具"或中空鋼管加工，以及非連續加工面模具使用。

• 線切割機，機身的裝配採用鐳射測量及校正。

• 雙CPU、32BIT微電腦數控系統，提昇運算速度，配合彩色立體2D或3D圖形顯示，使加工參數一目了然。配備3.5吋軟碟及RS-232介面。

• 使用G碼、M碼程式編程控制，G.M CODE功能及錯誤／警告代碼，提供系統正確訊息及加工程式數據，與其他工具機使用方式類似，並可接駁其他編程軟體(CAM SYSTEM)易學易懂。

• 簡易之操控方式，輸入銅線直徑、工作材質厚度、理想之加工條件可以自內藏，已建立加工資料庫中呼出。二次線切割、同樣加工條件，可輕易呼出重作細加工。

• 加工中，銅線斷落，按下鈕，即可回歸原點：然後再按鈕，可循加工路徑回到斷線點。

• 使用高能量電晶體(POWER MOS-TRANSISTOR)控制線路系統。

• 配備遙控器 (REMOTE CONTROLLER)讓操作者容易校正模具，並有自動垂直校正器，可以迅速自動垂直校模，節省工時。

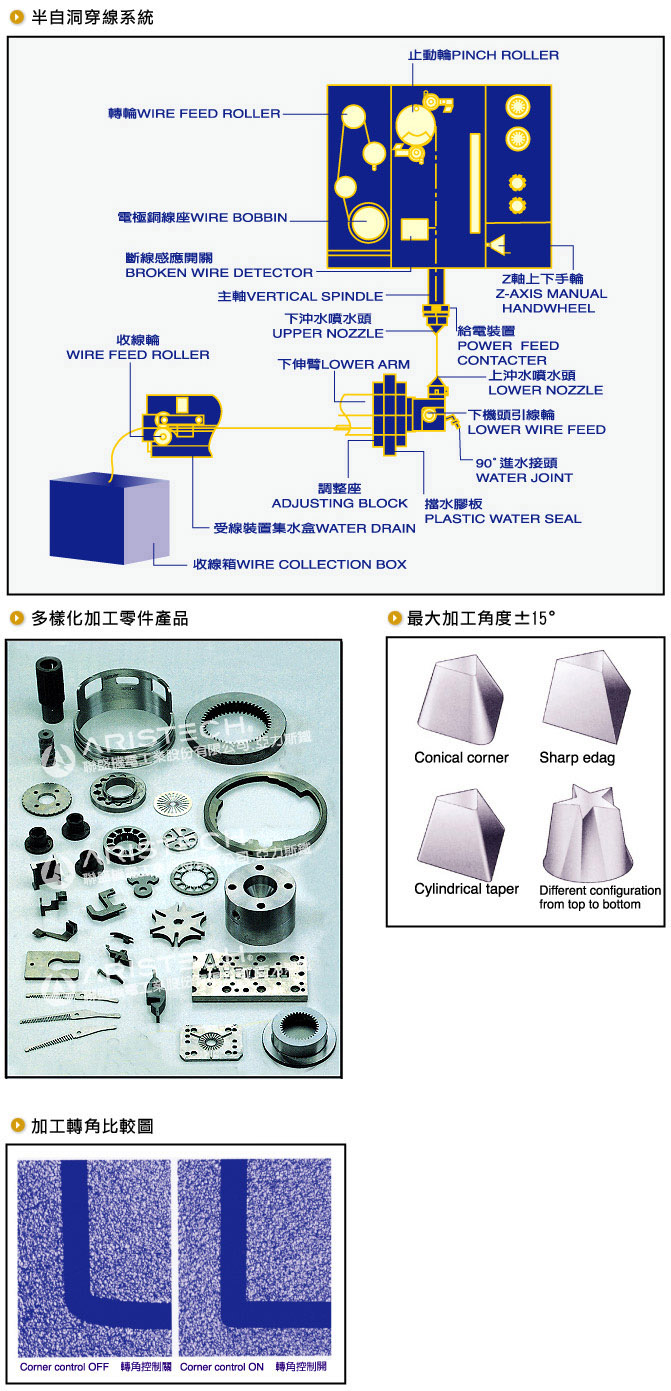

• A  簡易的半自動穿線機構，下機頭組內，採用噴射水流驅動銅線裝置，穿線容易且速度快。銅線規格Ø0.20-Ø0.30mm。
  B  浸水式，水冷系統使用導電阻值自動偵測系統，具良好過濾、及離子樹脂處理，並使用三只高壓泵浦，確保加工液，純水值佳。
  C  X.Y.U.V.Z軸採用滾球導桿及進口之線性滑軌，使用進口AC伺服馬達直接驅動，並經由鐳射測量補正、定位及重覆定位精度準確。
  D  UV軸機頭採用對稱平衡式設計，位於立柱上方，並有滾珠導桿及滑軌，確保斜度加工精確。Z軸為AC SERVO自動NC定位系統。
  E  採用內孔外壓式過濾水網及離子樹脂交換系統，保證純水值佳，並有獨立變頻控制水阻值系統，加掛冷卻器(特別配件)，永保加工件不變形，加工中不易斷線。 F  機台主體採用米漢納鑄鐵，經熱處理，應力消除後具高剛性，對稱式平衡設計，降低荷重及熱力變形。

•

• CNC FUNCTION 機能 :

  鏡像 節距誤差補償 軸內安全區域鎖定 機械鎖定 自動定位 加工起始點迴歸 軸位交換 平行補償 空跑 選擇性程式執行 手動資料輸入

  斷線點回歸 導桿背隙補償 軟體極限保護 單節執行 選擇性暫停 自動斷線迴歸 參考點回歸 原路徑返回起始點 背景編輯 錐度加工 自動圓角功能

  中英文切換顯示 路徑追蹤 故障診斷功能 公／英制轉換 單節暫停 加工路徑顯示 程式編輯／複製／刪除 上下異形加工 界面連接

  STANDARD ACCESSORIES標準配件：

  1. 遙控器 2. 工具箱組 3. 自動垂直調整器 4. 給電板 5. 銅線 6. 過濾紙蕊 7. ø0.25mm 鑽石導引頭 8.冷卻裝置 9.Z軸NC自動定位系統 10.防電解AC Power迴路

  1個 1組 1組 2個 1卷 2個 1組 1式 1式 1式

  OPTIONAL ACCESSORIES 特殊配件：

  變壓器 自動穩壓器AVR 自動穿線裝置

•

• MACHINE UNIT SPECIFICATION 規格表：(規格更改恕不另行通知)

  機械本體	CW-10	CW-30	CW-40	CW-50	CW-70
  加工方式	Submerged or Flushing 浸水式或沖水式
  最大工作尺寸	680x420x150(mm)	780x500x250(mm)	880x500x250(mm)	1,000x690x300(mm)	1,200x790x300(mm)
  最大工作重量	250kg	500kg	550kg	800kg	1,000kg
  X, Y軸行程	300x200(mm)	400x300(mm)	500x300(mm)	600x400(mm)	800x300(mm)
  Z軸行程	150(mm)	250(mm)	250(mm)	300(mm)	300(mm)
  U,V軸行程	30x30(mm)	50x50(mm)		60x60(mm)
  X-Y軸手動送速度(SKD-II,60mm)	Max. 900mm/min
  最佳表面粗度	Ra 0.65 m
  驅動系統	AC Servo Motor
  銅線直徑(特殊選擇)	ø0.25mm(ø0.15 - ø0.3)
  銅線進給速度(最大)	0-15m/min
  銅線張力	200-2500 gf
  最大切割斜度/工件厚度	15°/80	15°/80 (廣角選配21°/100)
  工作水槽尺寸(mm)	浸850x573x375 沖920x573x400	浸970x719x510 沖1040x719x450	浸1070x719x48 沖1140x719x450	浸1136x900x53 沖1272x862x480	1492x972x480

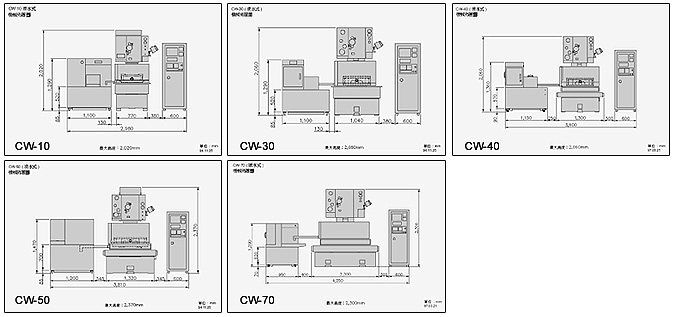

  外型尺寸(mm)	930x1285x2020	1200x1520x2060	1300x1520x2060	1600x1850x2060	2000x2100x2300
  重量	1500kg	2200kg	2400kg	2800kg	4100kg

  過濾裝置	CW-10	CW-30	CW-40	CW-50	CW-70
  過濾容量	480/420	690/420	830/420	1215/420	420
  過濾方式	Paper filters
  離子樹脂過濾器	15
  電導控制	Standard標準
  液溫度控制	Auto(Standard)自動控溫
  外型尺寸 (mm)	浸110x1400x129 沖950x1400x1290	浸1100x1570x1290 沖950x1400x1290	浸1150x1820x1360 沖950x1400x1290	浸1200x1800x1470 沖950x1400x1290	950x1400x1290
  重量 (不含水)	200kg	250kg	260kg	280kg	280kg



  加工電源
  迴路方式	Power MOS transistor
  最大輸出電流	25A
  電壓選擇	145 Volt.
  電流選擇	10 steps
  休止時間	50 steps



  CNC裝置
  輸入方式	Keyboard, RS-232C, CF card
  顯示方式	15" TFT彩色螢幕
  制御方式	32 bit, 1-CPU, close loop software servo system
  定步控制軸	X, Y, Z, U, V, (5 axes)
  設定單位	0.001mm
  最大指令值	9999.999mm
  補 間	Linear/Circular
  命 令	Abs./lnc.絕對/增量
  加工速度控制	Servo/Const. Feed
  圖形倍率(放大或縮小)	0.001-9999.999
  自動修細加工系統	Re-trace and auto changed machining data
  加工條件記憶	0-9999
  外型尺寸	600x870x1850mm
  最大耗電量	3ø220V 10% / 13KVA
